Dobradeira hidráulica pode usar só cortina de luz?

Pode, desde que a cortina seja tipo 4, monitorada por interface de segurança e instalada conforme a EN 12622 (NR-12, Anexo VIII, 4.1.2.1). A outra opção é o AOPD multizona. As laterais e o fundo continuam precisando de proteção (item 4.1.1).

O que é AOPD multizona?

É o sistema de detecção a laser que acompanha o punção da dobradeira hidráulica e detecta mãos e dedos perto da ferramenta. A NR-12 aceita esse sistema como proteção frontal (Anexo VIII, 4.1.2.1, alínea b).

Com que frequência é o teste de escorregamento da dobradeira?

No máximo a cada 30 horas de uso contínuo e/ou a cada energização, por sistema de no mínimo categoria 2 (NR-12, Anexo VIII, 4.1.2.4).

Dobradeira mecânica com freio de cinta pode ser vendida?

Não. A NR-12 proíbe importar, fabricar, vender, leiloar, alugar e ceder dobradeiras mecânicas com freio de cinta, novas ou usadas (Anexo VIII, 9.2).

Adequação NR-12 de dobradeira e guilhotina: frente, laterais e fundo

Equipe técnica LineSafe · CREA-PR 77007 · Publicado em 05 de outubro de 2026

Dobradeira e guilhotina estão no mesmo anexo das prensas, o Anexo VIII da NR-12, como "máquinas similares". Nas duas, a proteção não é só na frente: a norma exige que o acesso pelas laterais e pela parte traseira também seja impedido ou detectado. Na dobradeira hidráulica, a frente é protegida por cortina de luz tipo 4 ou por sistema de detecção multizona (AOPD) que acompanha o punção.

Capa do artigo: Adequação NR-12 de dobradeira e guilhotina: frente, laterais e fundo

Onde a NR-12 trata dessas máquinas

O Anexo VIII, de prensas e similares, lista entre os similares as "guilhotinas, tesouras e cisalhadoras" e as "dobradeiras" (item 1.2). As guilhotinas têm regras no item 3 do anexo, e as dobradeiras, no item 4. O que não está nesses itens segue as regras gerais das prensas e da parte geral da norma.

Dobradeira hidráulica: cortina de luz ou AOPD multizona na frente

“Para as dobradeiras hidráulicas é considerado sistema de segurança frontal os seguintes dispositivos detectores de presença ESPE (Equipamento de proteção eletrossensitivo): a) cortinas de luz com redundância e autoteste, tipo 4 conforme norma IEC 61496, monitorada por interface de segurança, adequadamente dimensionada e instalada, conforme a norma EN 12622; ou b) sistema de segurança de detecção multizona - ESPE /AOPD multizona tipo 4 conforme norma IEC 61496, monitorada por interface de segurança, adequadamente dimensionada e instalada, conforme a norma EN 12622.”
NR-12, Anexo VIII, item 4.1.2.1

O AOPD multizona é o sistema a laser montado junto do punção, que acompanha a descida e detecta mãos e dedos perto da ferramenta. Ele é a escolha comum quando a peça precisa ser segurada perto da dobra, o que acontece muito em dobra de caixa e de peças pequenas. A NR-12 traz as regras de aplicação nos subitens do 4.1.2.1.1: entre elas, a detecção de 14 mm e a condição de que o blanking e o muting só aconteçam com o punção descendo a 10 mm/s ou menos.

A cortina de luz tipo 4 funciona bem em dobras em que o operador pode ficar afastado da linha de dobra. A escolha entre uma e outra depende das peças que a dobradeira faz. Por isso começamos sempre pelas peças, e não pelo equipamento.

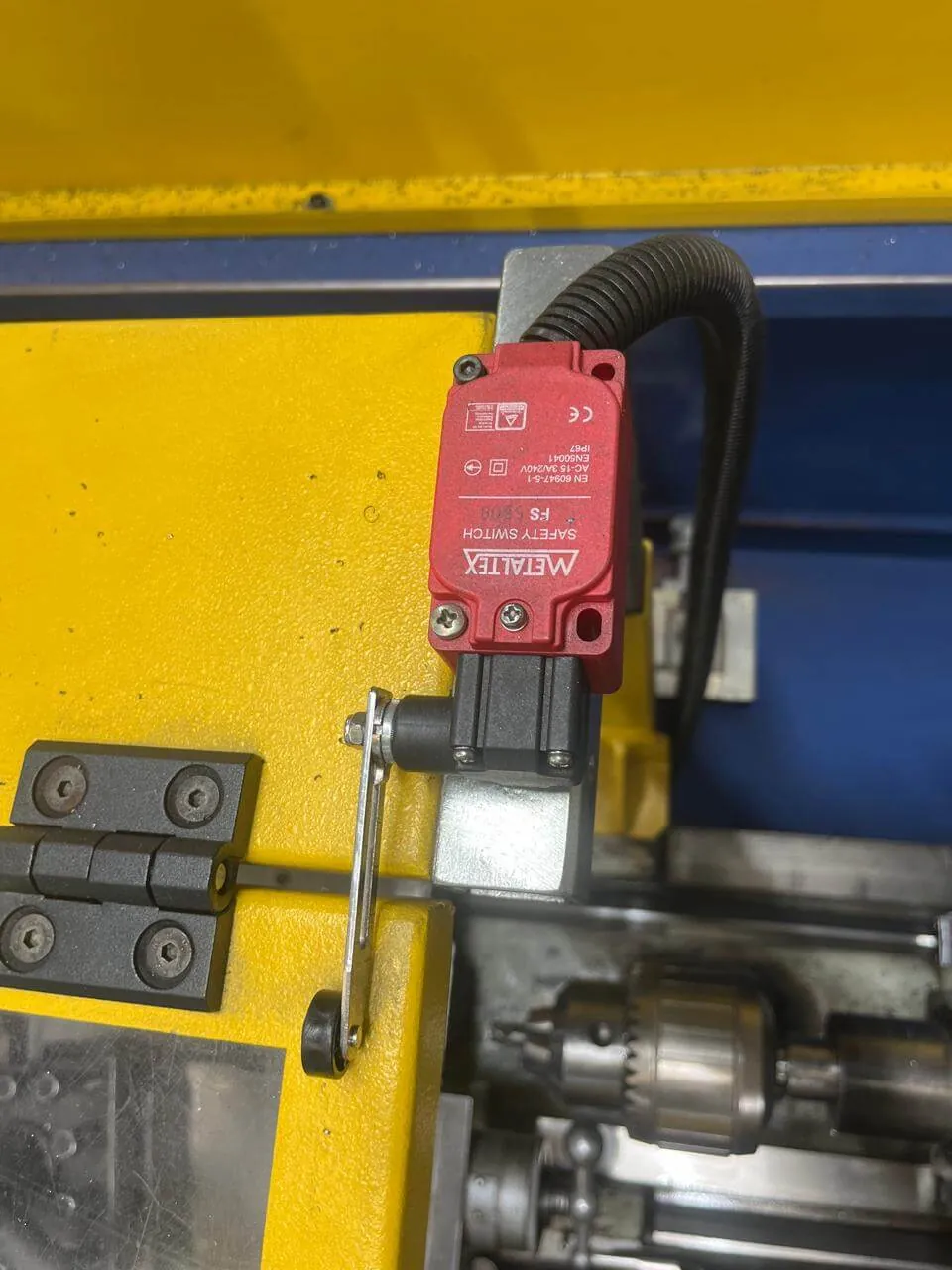

Dispositivo de intertravamento instalado em uma proteção móvel amarela — Intertravamento em proteção móvel, solução comum para laterais e fundo. Obra da LineSafe.

Laterais e fundo também precisam de proteção

“O sistema de segurança deve impedir ou detectar o acesso pelas laterais e parte traseira da máquina às zonas de perigo, conforme item 12.5 - Sistemas de Segurança e seus subitens.”
NR-12, Anexo VIII, item 4.1.1

É um dos pontos mais esquecidos. A frente recebe a cortina ou o laser, mas o operador ou o ajudante ainda alcança o punção pela lateral ou por trás, onde fica o encosto. A solução costuma ser proteção fixa ou móvel com intertravamento nas laterais e no fundo, ou um detector de presença na parte traseira.

Bloco hidráulico e teste de escorregamento

A dobradeira hidráulica segue a mesma regra da prensa hidráulica: bloco hidráulico de segurança ou sistema equivalente, com válvulas em redundância e monitoramento dinâmico (itens 4.1.3 e 2.6). Ela também precisa de um teste de escorregamento, feito no máximo a cada 30 horas de uso contínuo ou a cada energização, por um sistema de no mínimo categoria 2 (item 4.1.2.4). Se o punção escorrega além do permitido, a máquina não pode seguir operando.

A dobradeira com freio-embreagem segue os critérios da prensa excêntrica com freio-embreagem, e a híbrida segue os da hidráulica (itens 4.2 e 4.3). Já a dobradeira mecânica com freio de cinta não pode ser vendida, alugada nem cedida, nova ou usada (item 9.2).

Guilhotina: frente, laterais e traseira

“As guilhotinas devem possuir sistema de segurança que impeça o acesso pelas laterais e parte traseira da máquina às zonas de perigo, conforme item 12.5 - Sistemas de Segurança e seus subitens.”
NR-12, Anexo VIII, item 3.2.1

Guilhotina hidráulica ou com freio-embreagem: a frente é protegida por enclausuramento ou por cortina de luz com comando bimanual, como nas prensas (item 3.1.1).
Guilhotina de chaveta ou com freio de cinta: só enclausuramento (item 3.1.2).
Comando: a guilhotina pneumática com freio-embreagem precisa de válvula de segurança categoria 4 com monitoramento dinâmico, e a hidráulica, de bloco hidráulico de segurança. As duas exigências deixam de valer se a frente, as laterais e o fundo tiverem proteção fixa (itens 3.3.1.1.1 e 3.3.2.1.2).

Na guilhotina, a proteção do fundo é tão importante quanto a da frente: é por trás que o ajudante retira as chapas cortadas, perto da faca.

Como fazemos a adequação

Levantamos as peças que a máquina faz, como o operador trabalha e o que a máquina já tem. A partir daí definimos a proteção frontal, as proteções laterais e traseiras, o bloco hidráulico e o circuito de segurança. Na adequação de máquinas NR-12 da LineSafe, projeto, instalação e testes saem com engenheiro responsável e ART.
